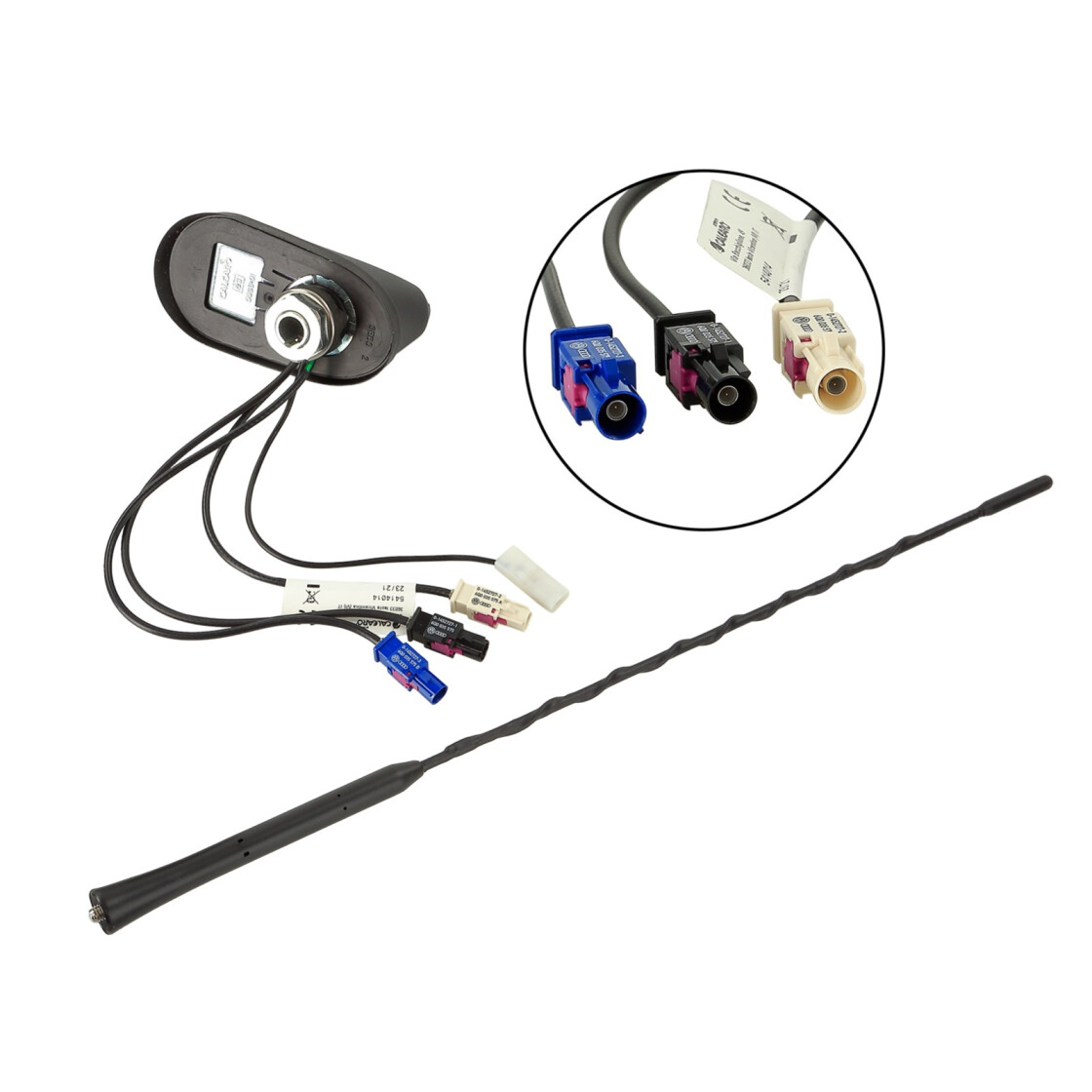

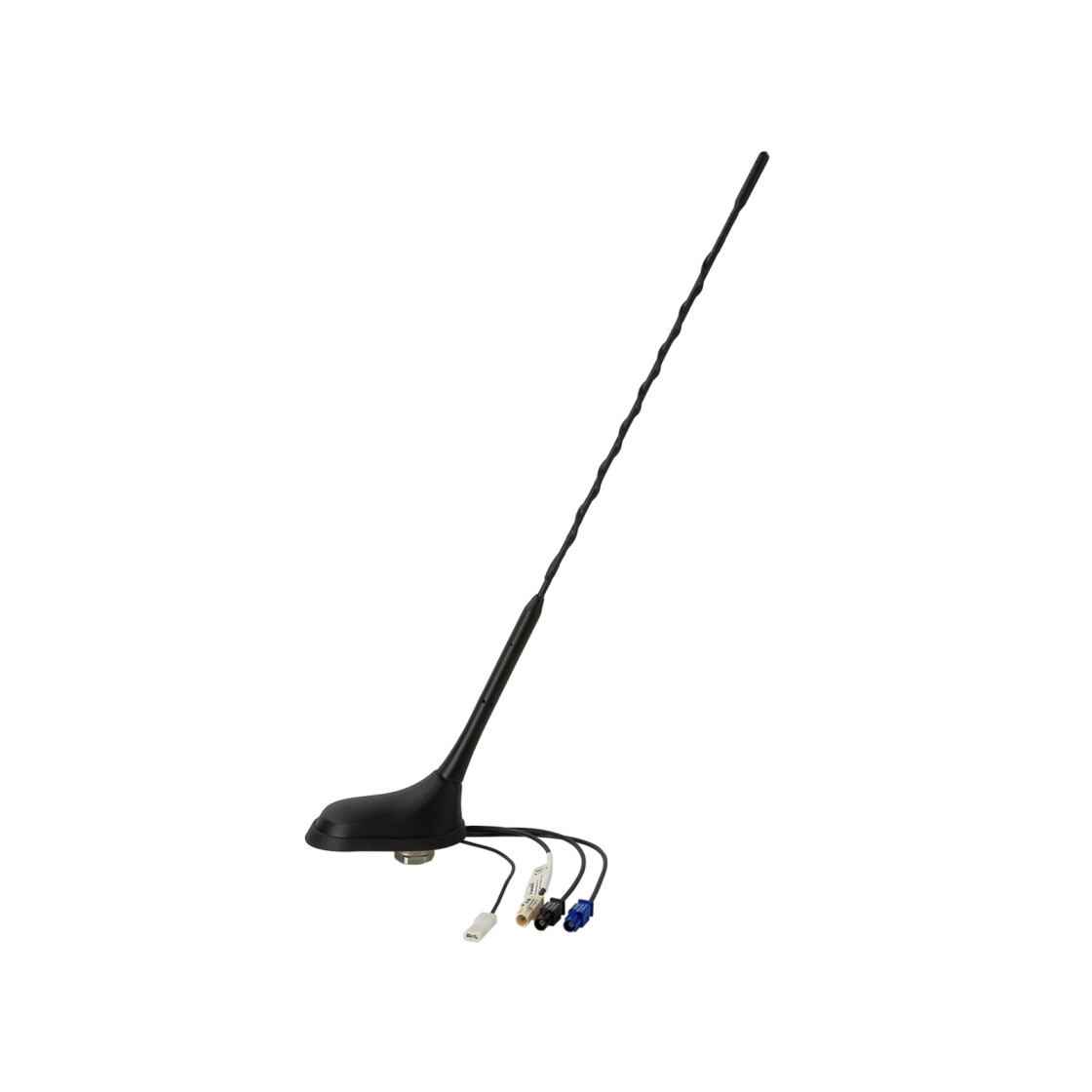

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS) 60°Stabneigung

Dachantenne  AM/FM  DAB/DAB+  GNSS (GPS/GLONA SS/Galileo/Navstar)

Calearo

Bauart: 16V

• AM/FM
• DAB/DAB+
• GNNS


Montage:

• Einbauort: Dach hinten
• Bohrung rund: 19mm
• Bohrung quadrat: 15 mm x 15 mm
• Stablänge: 410 mm
• Stabneigung: 60°
• Stabart: antinoise
• Gewinde: M6

Maße:

• Gesamthöhe: 450 mm
• Antennenfuß: L = 98 mm / B = 50 mm

Anschluss:

• AM/FM: Fakra B(m) weiß RG175 / L=180 mm
• DAB/DAB+: Fakra A(m) schwarz RG175/ L=200 mm
• GNSS: Fakra C(m) blau RG175 / L=220 mm
• Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:

• AM: 150 kHz - 1710 kHz
• FM:  87,5 MHz - 108 MHz
• DAB/DAB+: 174 MHz - 240 MHz
• GNSS: 1559 MHz - 1065 MHz

Zugewinn:

• DAB/DAB+: 12dBi
• GNSS: 32dBi

Spannungsversorgung:

• AM/FM: 12V extern
• DAB: 12V extern
• GNNS: 3V - 5V Phantomspeisung

Stromaufnahme:

• AM/FM: 75 mA max
• DAB/DAB+:  75 mA max
• GNSS: 45 mA max

Impedanz:

• AM/FM: 50 Ohm
• DAB/DAB+: 50 Ohm
• GNSS: 50 Ohm

Stehwellenverhältnis:

• AM: <5:1
• FM: <8:1
• DAB/DAB+: <5:1
• GNSS: 2:1

Optional:

• Antennenkabel Kit:
• Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/Fakra(f): 009-15-7677810-1

AM/FM:

• Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 009-15-7581185
• Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 009-15-7581195
• Antennenadapter Fakra(m) > DIN(m) passiv:009-1524-01
• Antennenadapter Fakra(m) > ISO(m) passiv: 009-1524-02

DAB/DAB+:

• Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 009-15-7581012
• Antennenadapter SMB(m) > SMA(m): 009-1502-29

GNSS:

• Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 009-15-7581195
• Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 009-15-7181113
• Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 009-15-7581077

Ersatzstab ohne Fuß:
Antennenstab AM/FM DAB/DAB+ 41cm M6: 009-15-7551040
