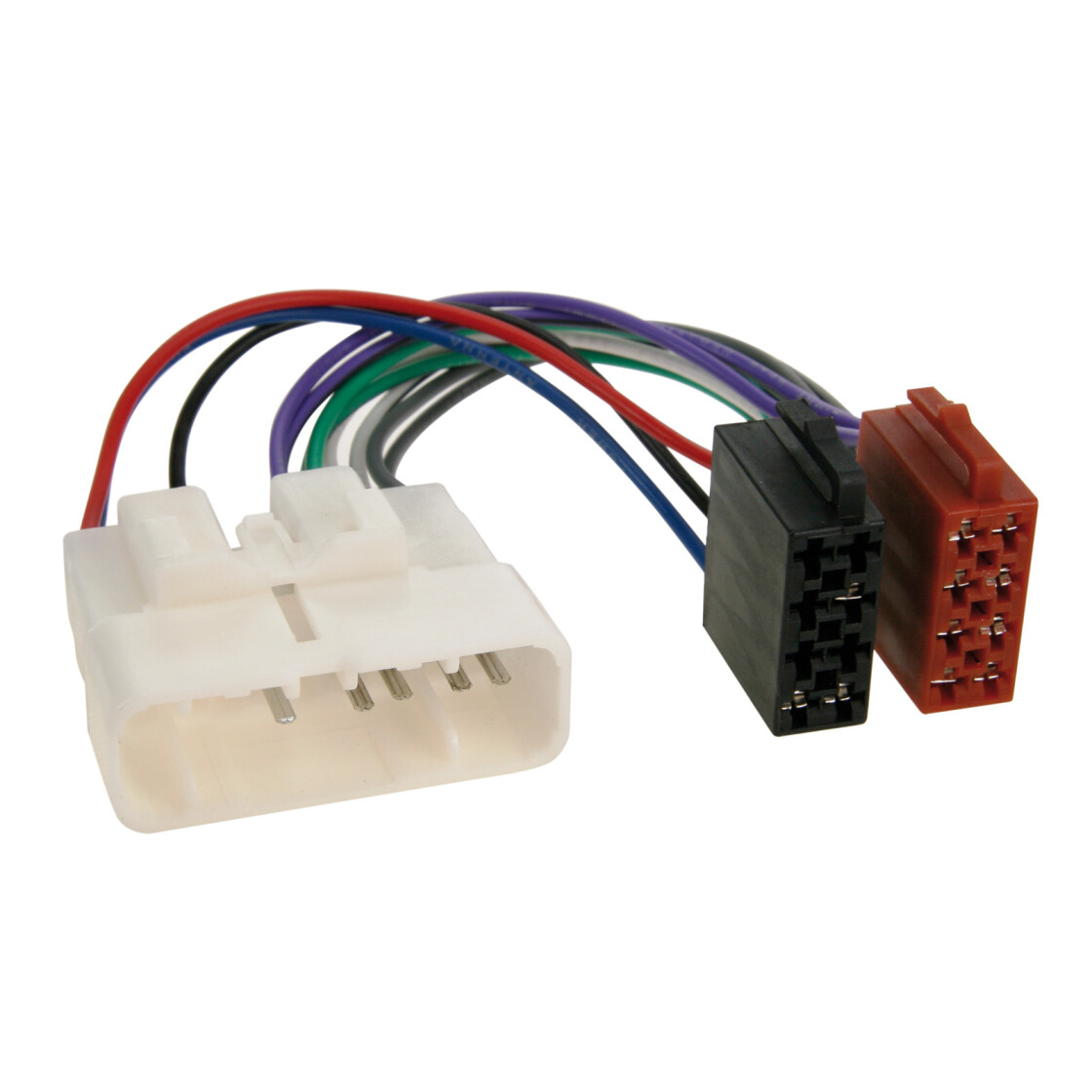

ISO Adapterkabel Toyota Landcruiser (J12) 01/2003 - 01/2009
ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
+12V Dauerstrom Klemme 30
+12V Zündung Klemme 15
+12V Dimmer Licht Klemme 58
+12V Antennenremote
Masse Klemme 31
Lautsprecheranschluss für Front- und Rear Lautsprecher
Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:
CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter
Vor dem Anschluss sind die Signale zu prüfen.
Hinweis:
Anschluss: 14 Pin Toyota Verstärker Stecker
Fahrzeuge mit OEM Soundsystem > Anschluss Verstärkerbypass
Fahrzeuge mit OEM Subwoofer > zusätzliche Endstufe erforderlich
+12V Zündungsstrom Klemme 15 > Anschluss Sicherungskasten abgesichert wenn erforderlich
ISO Verlängerung Strom/Lautsprecher 500cm > Artikel: 009-1230-500
Für folgende Anwendung:
Radioanschlusskabel Strom/Lautsprecher
Für folgende Fahrzeuge:
Toyota Landcruiser (J12) 01/2003 - 01/2009
| Artikelnummer | 009-1302-02 |
| Kategorie | Radioadapter |
| Fahrzeugauswahl: | Toyota |
