Lenkradinterface Fiat/Nissan/Opel/Renault 12Pin/24Pin/6Pin Dacia
EAN: 4026724528206
Art.Nr.: 009-42srn009

Lieferzeit: 1 - 3 Werktage

59,00 €

inkl. 19% USt., zzgl. Versand

Stk
Produktdetails anzeigen

Bitte beachten Sie:  Bei der Verwendung dieses Lenkradinterfaces ist ein entsprechendes Autoradio-Lead notwendig!

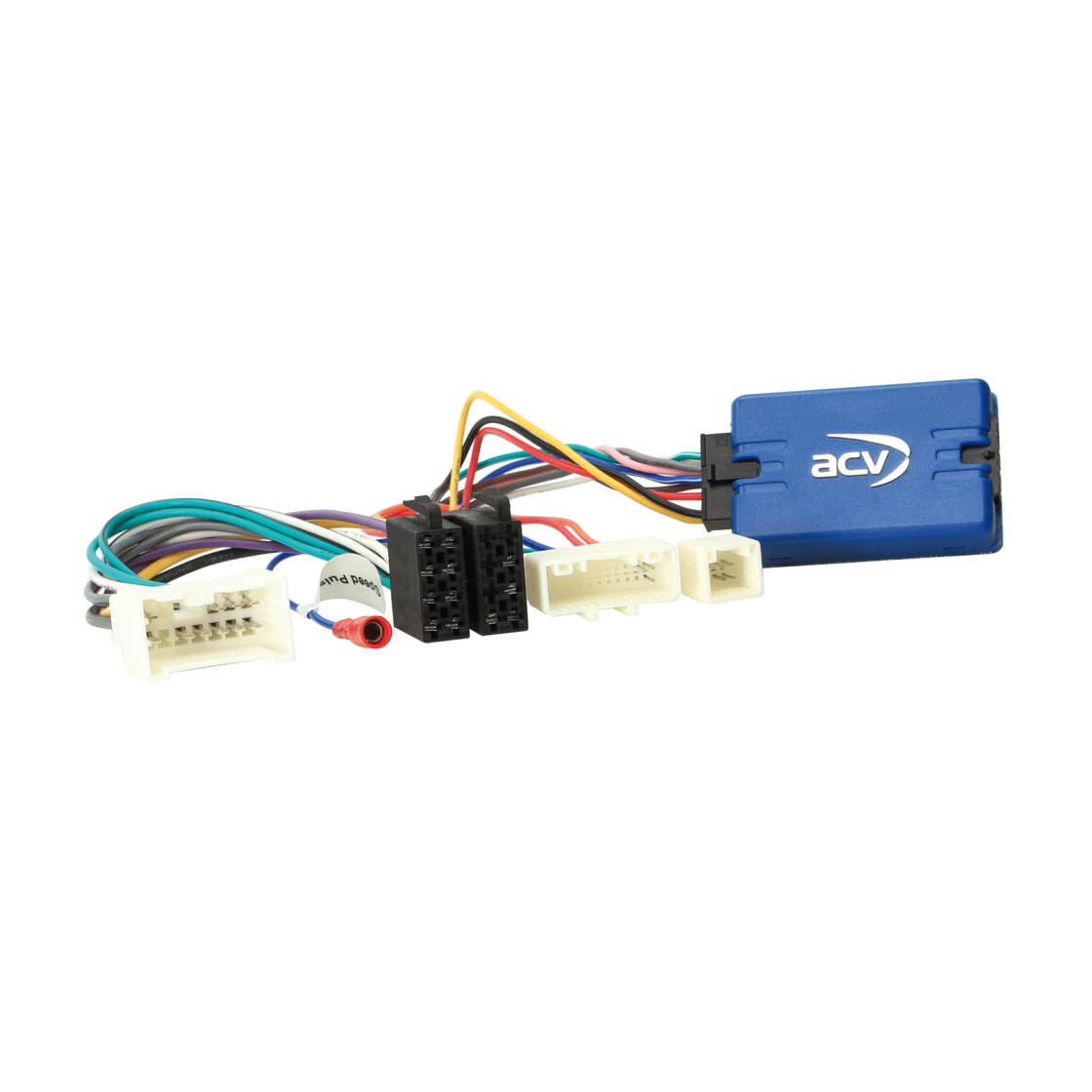

Lenkradfernbedienungsadapter Fiat / Mercedes Citan / Nissan / Opel / Renault

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

analog

Anschluss: 12 Pin / 24 Pin / 6 Pin Dacia Stecker

Codierung / Führung grauer Werksstecker mit Werkstattmitteln anpassen > wenn notwendig

Fahrzeuge 2018> rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig
Fahrzeuge 2018> Interface rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert  > wenn notwendig

Fahrzeuge Opel mit Navi 50 Intellilink OEM Navigation / OEM Rückfahrkamera:
Fahrzeuge Fiat / Nissan / Renault mit ANATEL / LG Media-Nav / Media Nav Evo OEM Navigation / OEM Rückfahrkamera:

24 Pin Stecker vor Installation mit OEM Gerät prüfen
Pin 9: +6V Speisespannung OEM Kamera*
Pin 21: Masse GND OEM Kamera*
Pin 10: Video +
Pin 22: Video -

Fahrzeuge Opel Vivaro mit Navi 80 Intellilink OEM Navigation:
Fahrzeuge Renault Trafic mit R-Link OEM Navigation:

LFB Nissan/Opel/Renault 12Pin Dacia/32Pin Nissan > Artikel: 42srn008

Für folgende Fahrzeuge geeignet:

Fiat

  • Fiat Talento (ZAF 296) 07/2016 - 10/2021*

Mercedes

  • Mercedes Citan (W415) 10/2012 - 12/2020


Nissan

  • Nissan NV300 (4/J4) 11/2016 - 06/2019*
  • Nissan NV300 (4/J4) 06/2019 - 09/2021*
  • Nissan NV300 (4/J4) 05/2021 - 09-2021*
  • Nissan NV400 (M) 07/2014- 07/2020
  • Nissan NV400 (M) 07/2020 - 12/2021
  • Nissan Primastar (4/F4/J4) 01/2011 - 05/2015*


Opel

  • Opel Movano B (X62) 10/2013 - 09/2019**
  • Opel Movano B (X62) 10/2019 - 08/2021**
  • Opel Vivaro B (X82) 06/2014 - 01/2019**

Renault

  • Renault Captur (R) 06/2013 - 03/2017*
  • Renault Captur (R) 03/2017 - 12/2019
  • Renault Clio IV (X98) 11/2012 - 06/2016**
  • Renault Clio IV (X98) 06/2016 - 12/2020**
  • Renault Kangoo (W) 03/2013 - 12/2020
  • Renault Master III (M) 09/2014 - 08/2018*
  • Renault Master III Z.E. (M) 06/2018 - 06/2020*
  • Renault Master III (M) 10/2019 - 2024*
  • Renault Trafic III (J/JL) 09/2014 - 07/2019*
  • Renault Trafic III (J/JL) 09/2019 - 03/2022*
  • Renault Twingo (N) 01/2012 - 07/2014***

Folgende Signale werden zur Verfügung gestellt:

Lenkradfernbedienung

*Fahrzeuge mit Media Nav / Media Nav Evo OEM Navigation
*Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front AUX/USB 2 x Chrome Drehknopf
**Fahrzeuge mit Navi 50 Intellilink OEM Navigation mit Front USB/AUX / Media Nav OEM Navigation
**Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front AUX/USB 2 x Chrome Drehknopf
***Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front USB
***Fahrzeuge mit 1-DIN OEM Gerät silber mit Front USB > Artikel: 009-42srn008

Anschlusskabel für folgende Radiohersteller:

LFB Kabel 42s/acv > Alpine Klinke: 009-42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 009-42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt  >2010 Mini ISO: 009-42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 009-42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 009-42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 009-42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 009-42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 009-42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 009-42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 009-42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 009-42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 009-42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 009-42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 009-42ctzeneclead

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen




Artikelnummer 009-42srn009
Kategorie Lenkradinterface
Lenkradinterface: Lenkradinterface
Fahrzeugauswahl: Nissan Mercedes Renault Opel Fiat
