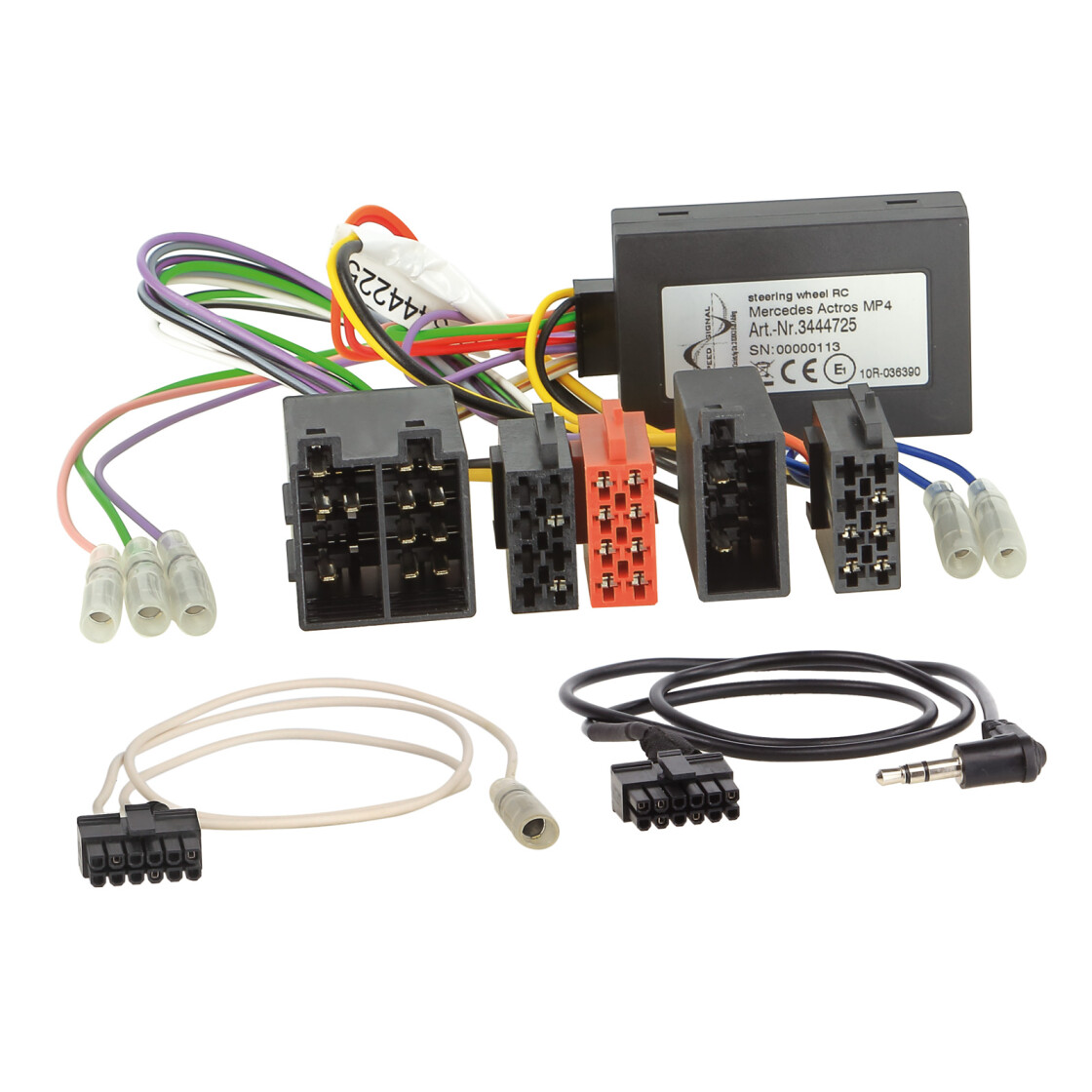

Lenkradinterface Mercedes Actros MP4 2011-> > JVC

Lenkradfernbedienungsadapter Mercedes auf JVC

Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei, wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in ihrem Fahrzeug und vergewissern Sie sich, dass diese
optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen original Werksradios in Ihrem Fahrzeug verbaut war

 Hinweis:

CAN Bus

Anschluss: ISO Stecker

Fahrzeuge mit 24Volt Spannungswandler 24 Volt  > 12 Volt  max. 10A: 30.3520-06
Fahrzeuge ab Baujahr 2018 nur mit runden Lenkradtasten

Zündung
Beleuchtung
Rückwärtsgang
Speedpulse

Lenkradfernbedienung
*12V Radiovorbereitung CAN Bus Anschluss Klimatronik 20 Pin Stecker Pin1 gelb-high/Pin 11 blau-low
** CAN BUS Anschluss Kombiinstrument 18PIN Pin9 blau-weiss/Pin18 weiss-grün high/low
** nur LFB laut/leise Telefon annehmen/auflegen
***12V Radiovorbereitung CAN Bus Anschluss Kombiinstrument Z1 Sternpunkt X1.18/19 und X1.18/12 gelb-high/blau-low

Anschlusskabel für folgende Radiohersteller:

LFB Speedsignal Kabel > Blaupunkt/Kenwood/Pioneer 12 Pin: 42c-3414101
LFB Speedsignal Kabel > Bosch-Blaupunkt >2010 12 Pin: 42c-3414102
LFB Speedsignal Kabel > Kenwood 12 Pin: 42c-3414104
LFB Speedsignal Kabel > Alpine 12 Pin: 42c-3414105
LFB Speedsignal Kabel > Sony/Phonocar 12 Pin: 42c-3414107
LFB Speedsignal Kabel > Alpine I2C 12 Pin: 42c-3414115
LFB Speedsignal Kabel > Blaupunkt/China HU/Kenwood 12 Pin: 42c-3414124
LFB Speedsignal Kabel > Clarion 12 Pin: 42c-3414127
LFB Speedsignal Kabel > JVC 3,5mm Klinke 12 Pin: 42c-3414128
LFB Speedsignal Kabel > Zenec II Lead 12 Pin: 42c-3414129
LFB Speedsignal Kabel > Zenec I Lead 12 Pin: 42c-3414130
LFB Speedsignal Kabel > Bosch-Blaupunkt >2010 II Lead 12 Pin: 42c-3414132
LFB Speedsignal Kabel > JVC 1 Lead 12 Pin: 42c-3414140
