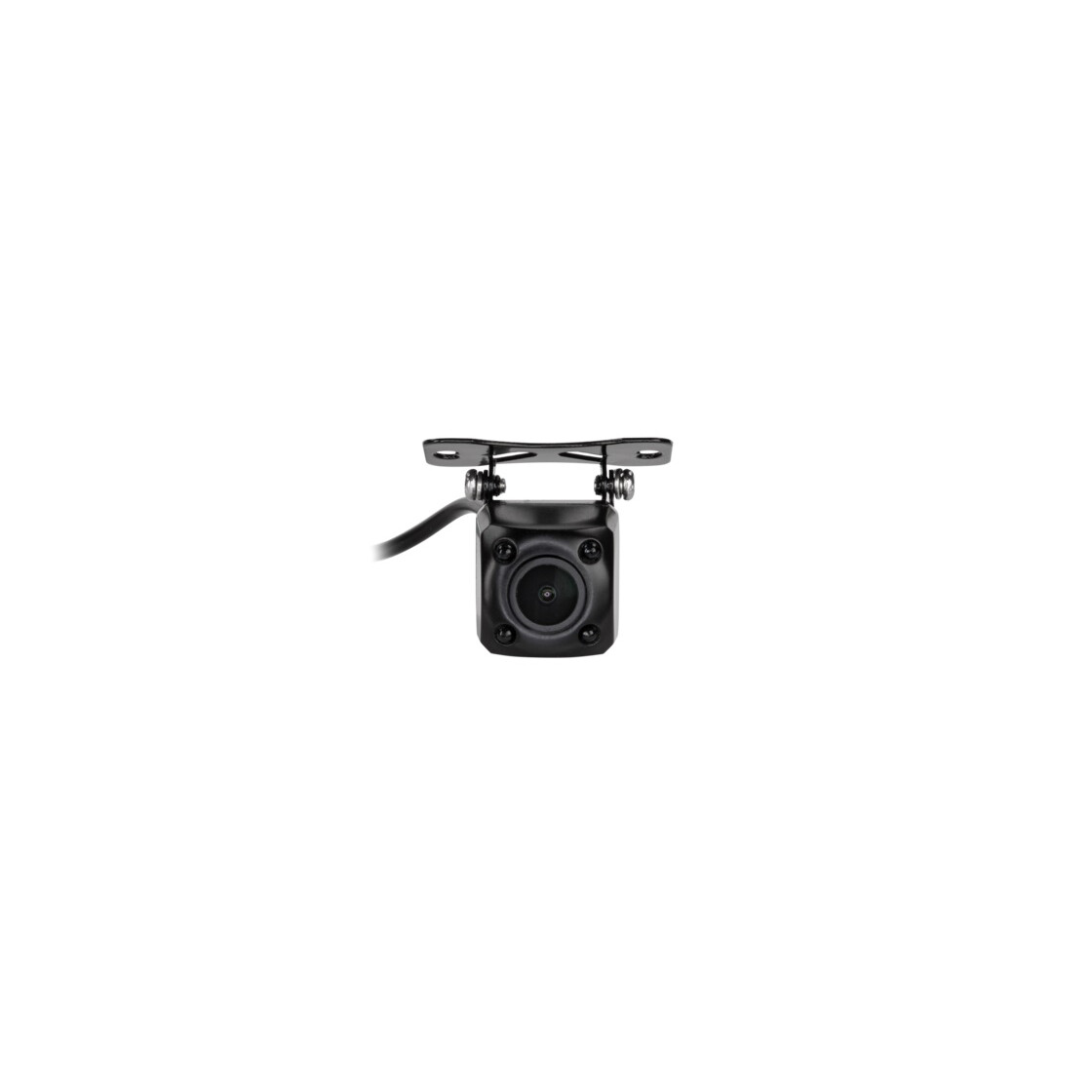

Mini Rückfahramera universal (eckig) inkl. Nachtsicht
EAN: 4026724339819
Art.Nr.: 009-771000-6701

Lieferzeit: 1 - 3 Werktage

79,00 €

inkl. 19% USt., zzgl. Versand

Stk
Produktdetails anzeigen

Mini Rückfahrkamera universal (eckig) Unterbau / Anbau mit Orientierungslinien, Spiegelungsfunktion und Nachtsichtfunktion

Hinweis:

Kein Spannungswandler im Kabelsatz der Kamera benötigt.
Alle acv Kameras sind zum Dauerbetrieb geeignet.


Produktmerkmale Kamera:


  • Aufbau: Kunststoff / Metall
  • Farbe: schwarz
  • Extras: Orientierungslinien, Spiegelungsfunktion über Jumper und Nachsichtfunktion
  • Sensor Typ: 1/3" CMOS
  • Bildsystem: NTSC Farbe
  • Effektive Pixel: 976 x 592
  • Linse: 1,9mm / F 2.0
  • Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
  • Auflösung: 700 TV lines
  • Blickwinkel: 170° + 5°
  • Blickwinkel: horizontal 115° vertikal 80° + 5°
  • Staub und Wassergeschützt: IP68
  • Anschluss: 4 Pin Mini-Stecker 5,2 mm
  • Versorgungsspannung: 12Volt Gleichspannung + 10 %
  • Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
  • Betriebstemperaturbereich: -30°C - 75°C
  • Aufbewahrungstemperatur: -40°C - 85°C
  • Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm

Anschlusskabel an der Kamera:

  • 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

  • 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
  • 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
  • und Durchverkabelung bis zum Anschlusskabel am Endgerät
  • 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
  • 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Lieferumfang:

  • Kamera mit 1 Meter Kabel inkl. 2 Jumpern zur Bildeinstellung
  • Systemadapter 12V ? 3V
  • Systemverlängerung 6,5 Meter inkl. 3 Meter Anschlussleitung
  • Anschlusskabel inkl. Sicherung und Videoanschluss
  • Befestigungsmaterial

Installation:
Montieren Sie die Kamera an einer dafür geeigneten Position. Verwenden Sie dazu das beigefügte
Befestigungsmaterial. Verlegen Sie bei Bedarf das mitgelieferte Verlängerungskabel von der Kamera zum
Monitor oder zum Endgerät. Verbinden Sie den Stecker der Kamera mit der Systemverlängerung oder dem
Anschlusskabel.

ACHTUNG !!!
Verbinden Sie die Kamera nie ohne den 12V ? 3V
Systemadapter mit der Spannungsversorgung !!!
Der Anschluss ohne den Adapter führt zum Defekt der Kamera
und somit zum Verlust der Garantie !!!

Sie können die Anschlusskabel der Kamera wahlweise direkt am Rückfahrlicht oder im Radioschacht
anschließen. Benutzen Sie hierzu entweder die 3 Meter Anschlussleitung der Systemverlängerung oder das
Anschlusskabel im Radioschacht. Isolieren Sie die Enden der nicht benutzten Leitungen. Verbinden Sie das
rote Kabel mit dem Signal des Rückfahrlichtes ( + ) und das schwarze Kabel mit der Fahrzeugmasse
( - Karosserie ) und nicht mit der Masseleitung aus dem Kabelsatz des Fahrzeugs. Verbinden Sie den
Cinch-Stecker ( RCA gelb ) mit dem Rückfahrkameraeingang des Monitors oder des Endgerätes.

Einstellungen:

  • Durch das Abstecken des Jumpers am grünen Kabel werden Führungslinien im Kamerabild erzeugt.
  • Durch das Abstecken des Jumpers am weißen Kabel wird das Kamerabild vertikal gespiegelt.
  • Nach jedem Umstecken der Jumper muss die Kamera von der Stromversorgung getrennt werden, um die Veränderung der Einstellung zu bestätigen.

Optionales Zubehör:

  • 009-771000-6305 Verlängerung 5 Meter
  • 009-771000-6310 Verlängerung 10 Meter
  • 009-771000-6315 Verlängerung 15 Meter

Hier geht es zur Bedienungsanleitung!


Artikelnummer 009-771000-6701
Kategorie Rückfahrkamera
Fahrzeugauswahl: Universal
Rückfahrkamera: Heck
