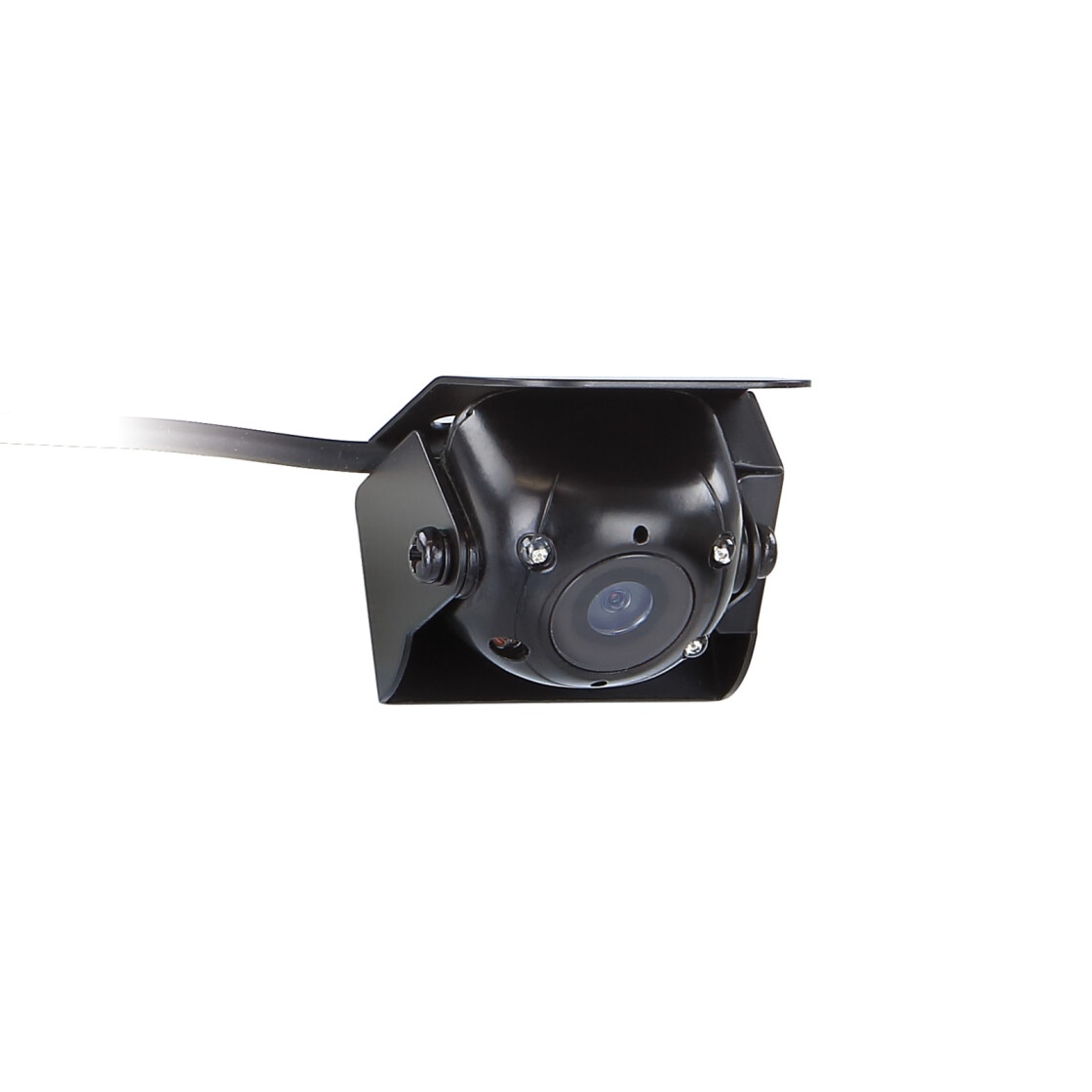

Rückfahrkamera universal ( 4-eckig ) Aufbau / Anbau

Rückfahrkamera universal

• Bauform: viereckig
• Montageart: Anbau

• Mit horizontaler und vertikaler Spiegelungsfunktion
• Mit Nachtsichtfunktion

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera

Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

• Aufbau: Metall
• Farbe: schwarz
• Extras: Orientierungslinien und Spiegelungsfunktion über Jumper, Nachtsichtfunktion
• Sensor Typ: 1/4" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: 420 TV lines
• Blickwinkel: 140°
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt Gleichspannung + 10 %
• Stromaufnahme: 60mA bei aktiver Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: L / B / H - 29mm / 22mm / 24mm (ohne Halter)

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper

• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
• und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100

Optionales Zubehör:

• 009-771000-6305 Verlängerung 5 Meter
• 009-771000-6310 Verlängerung 10 Meter
• 009-771000-6315 Verlängerung 15 Meter
